Dokumenty

Připojení kotle EkoScroll - Schéma č.1

Připojení kotle EkoScroll - Schéma č.2

Připojení kotle EkoScroll - Schéma č.3

Připojení kotle EkoScroll - Schéma č.4

Připojení kotle EkoScroll - Schéma č.5

Připojení kotle EkoScroll - Schéma č.6

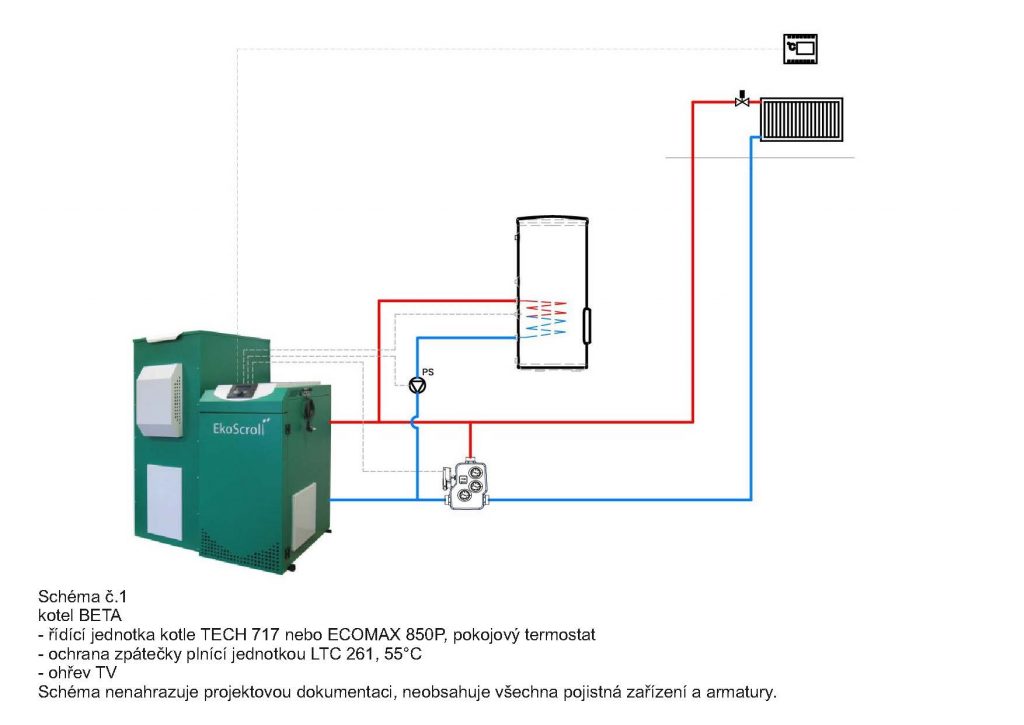

Schéma č.1

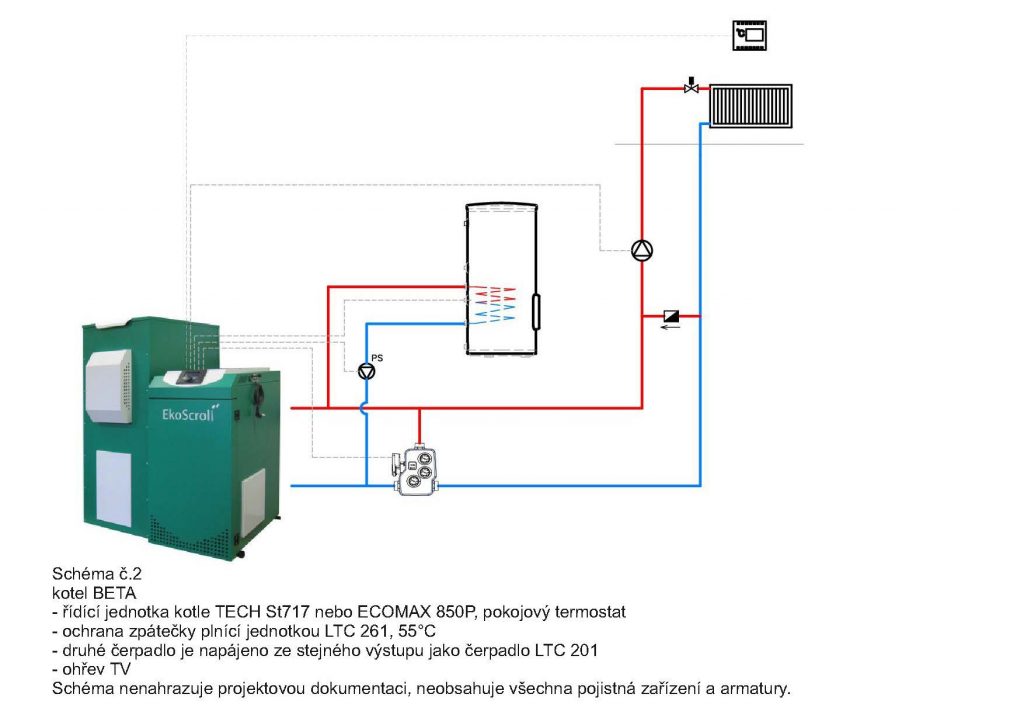

Schéma č.2

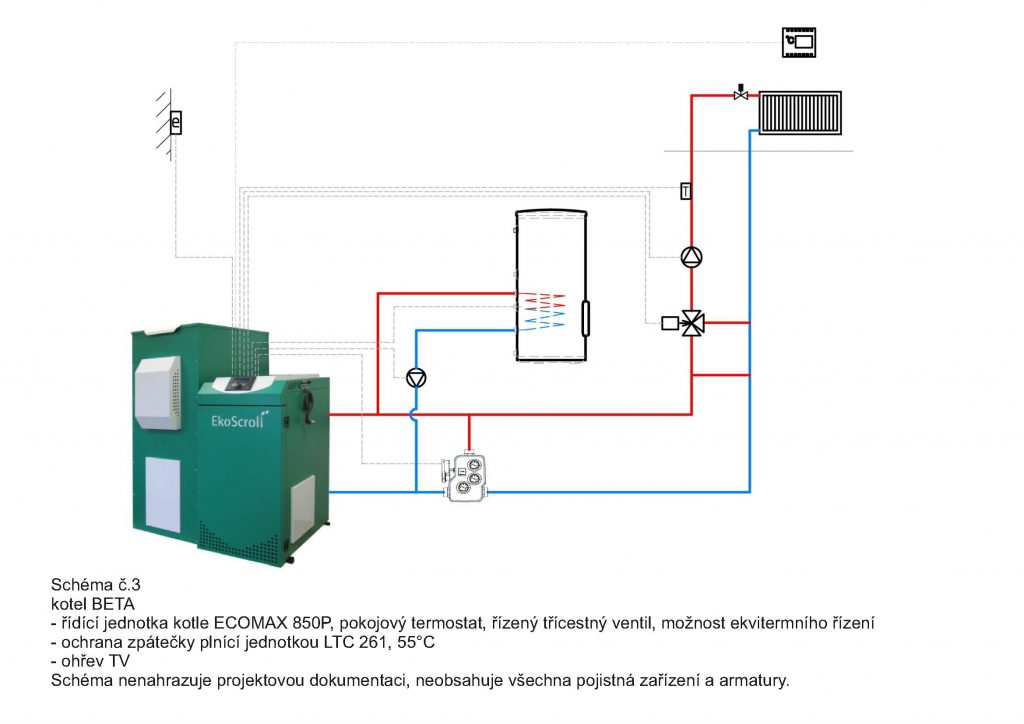

Schéma č.3

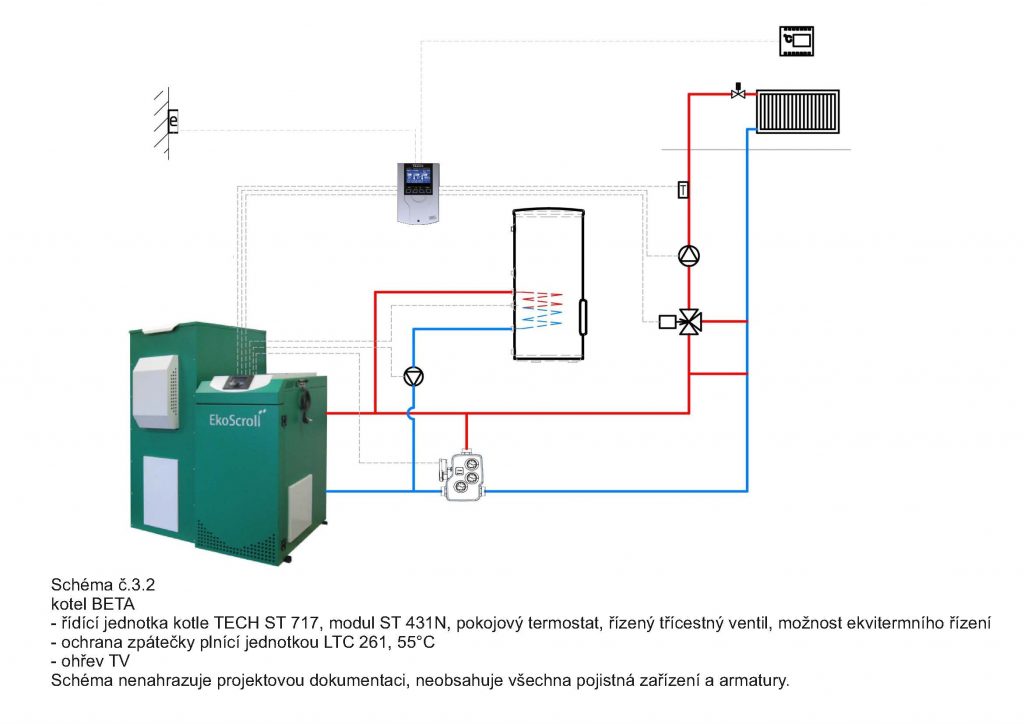

Schéma č.3.2

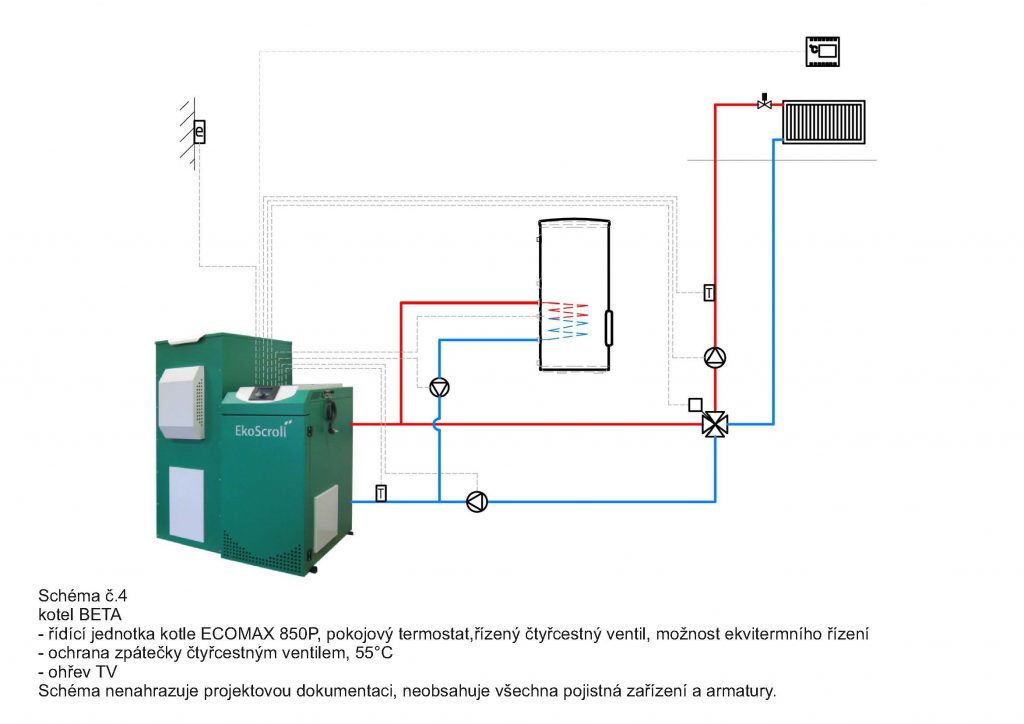

Schéma č.4

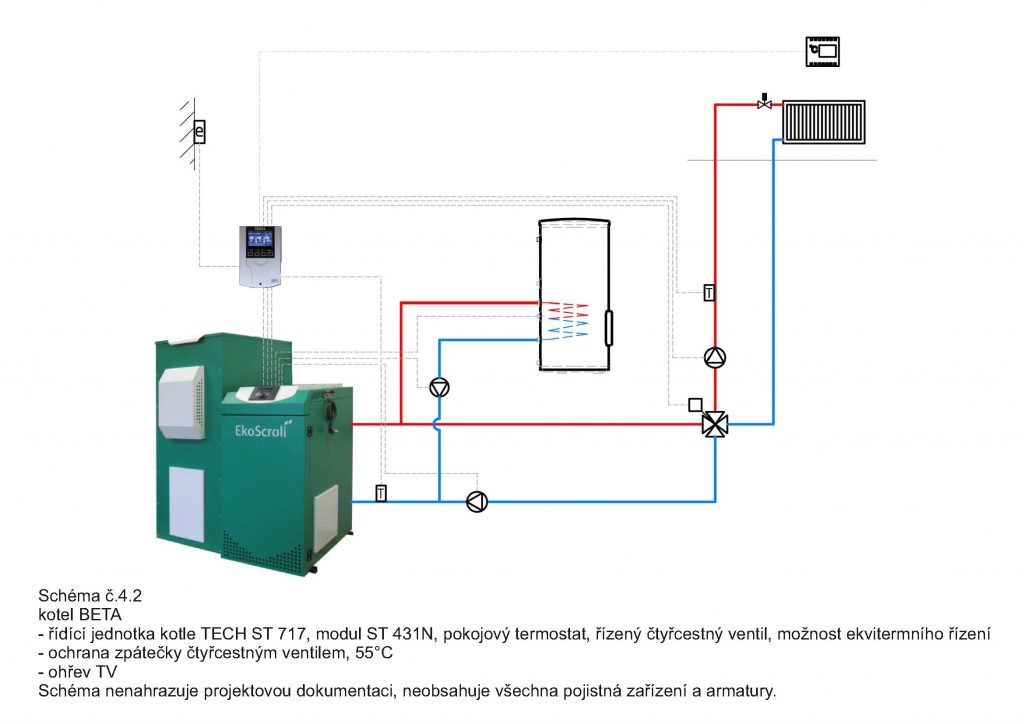

Schéma č.4.2

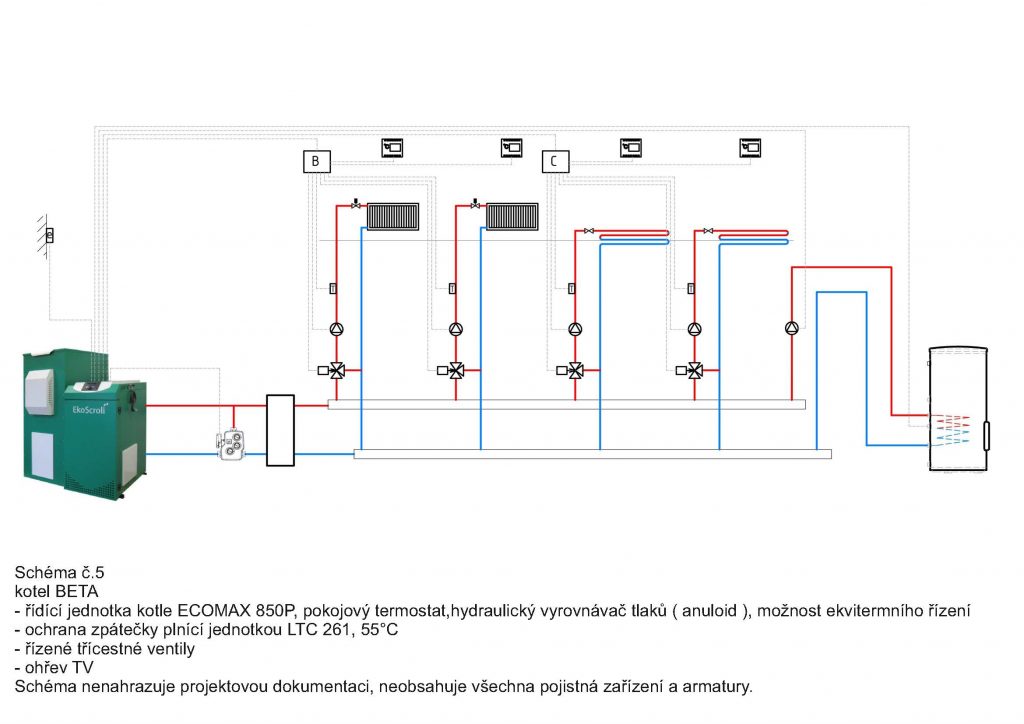

Schéma č.5

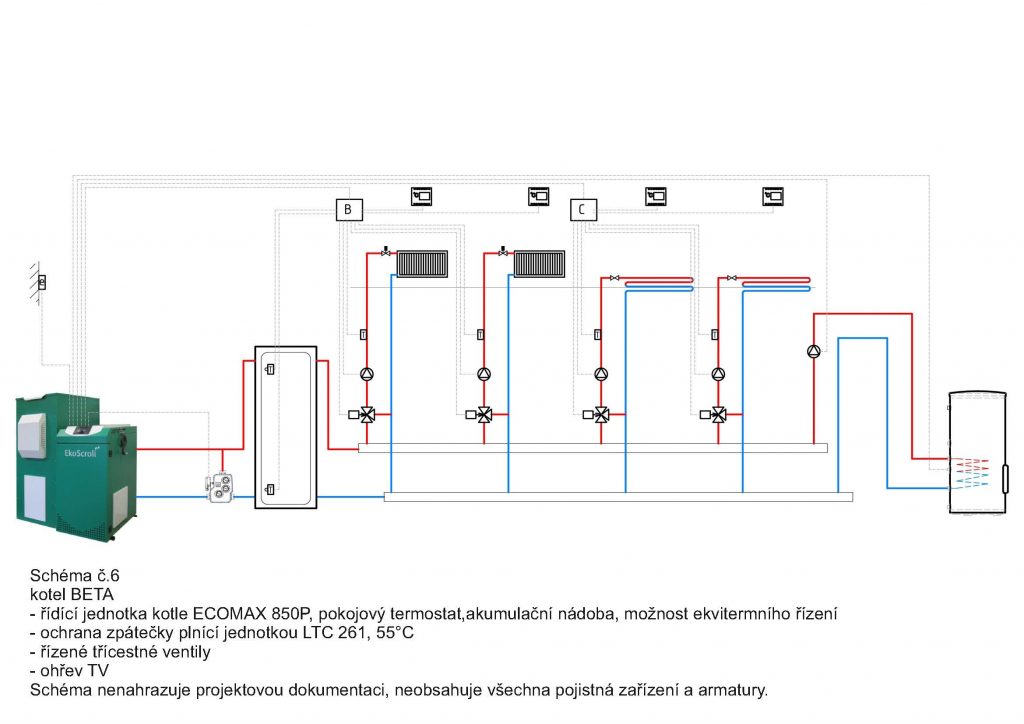

Schéma č.6

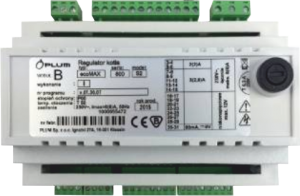

Modul Ecomax B

Rozšiřující modul pro řízení dvou topných okruhů a akumulační nádrže.




Modul Ecomax C

Rozšiřující modul pro řízení dalších dvou směšovacích okruhů.

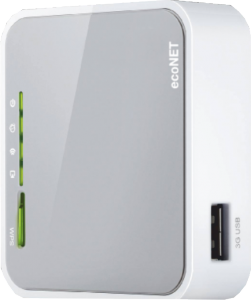

Internetový modul EcoNET 300

• vzdálený mobilní přístup
• intuitivní počítačový program
• sledování a změna nastavení topného systému
• nastavení teplot
• nastavení práce čerpadel a směšovačů
• historie provozu v podobě grafů
• schéma zapojení se zobrazením aktivních prvků
• možnost servisních zásáhů on-line

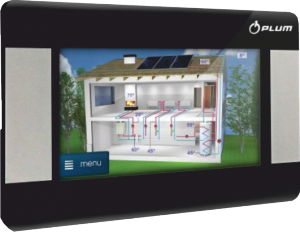

Modul ecoMAX 850i

Ekvitermní regulace vytápění ecoMAX 850i  je univerzální regulátor se zabudovaným vícefunkčním modulem pro komplexní řízení vytápění.

• řízení primárního zdroje tepla
• řízení dodatkového zdroje tepla
• ekvitermní řízení podle topných křivek
• adaptivní řízení směšovačů
• připojení dalších pokojových termostatů
• intuitivní a snadné ovládání dotykového displeje s funkcí pokojového termostatu
• připojení dálkového ovládání ecoSTER TOUCH s funkcí pokojového termostatu
• měření teploty v místnosti a venkovní teploty
• spolupráce s ecoNET, internetový modul s WiFi, pro řízení a servis on-line.
• barevný dotykový displej s funkcí pokojového termostatu
• řízení provozu s akumulační nádrží
• řízení solárního okruhu
• regulace ohřevu teplé vody
• ochrana proti zamrznutí

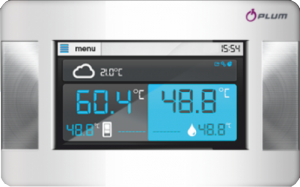

Ecoster Touch

Programovatelné dálkové ovládání s pokojovým termostatem. Umožňuje obousměrnou komunikaci řídící jednotka kotle – termostat, prohlížení a ovládání více funkcí kotle z pokoje. Poskytuje tepelný komfort a přesné řízení topného systému v domě. EcoTouch znamená pro uživatele intuitivní ovládání na dotykovém displeji, rychlé a snadné nastavení teploty v místnostech, programování různých časových zón pro každý den a týden a mnoho dalších zajímavých funkcí.


Ecoster 200

Programovatelné dálkové ovládání s pokojovým termostatem. Umožňuje obousměrnou komunikaci řídící jednotka kotle – termostat, prohlížení a ovládání více funkcí kotle z pokoje. Poskytuje tepelný komfort a přesné řízení topného systému v domě. EcoSTER znamená pro uživatele intuitivní ovládání systémem TOUCH & PLAY, rychlé a snadné nastavení teploty v místnostech, programování různých časových zón pro každý den a týden a mnoho dalších zajímavých funkcí.

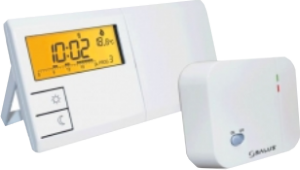

Standardní termostat s funkcí ON - OFF
